dimanche 22 décembre 2013

Et une, et deux couches de peinture (rattrapage n°2)

Sur le mois de juillet, nous avons trouvé une activité pour toute la famille : Peinture !

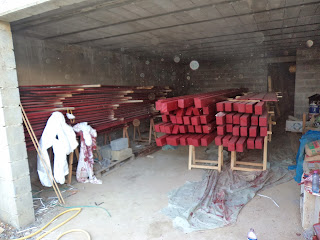

Après la livraison du kit brut de notre charpente, nous avons attaqué la peinture de toutes les parties extérieures "visibles" de la charpente : voliges, chevrons, pannes, etc ... et sur 1, 2 ou 4 faces selon les morceaux ! ce qui représente une surface développée totale de très nombreux m2.

Spécialiste de la peinture, Beau-aïta a très activement participé à cette phase.
Il finissait 10 voliges, quand j'attaquais fièrement ma 3ième de RAL 3004 (= rouge basque) !

Mais, l'important reste de participer - surtout qu'à ce moment là, mes capacités étaient limitées ("Bébé en construction" oblige !), et un pinceau plus petit et une tenue de cosmonaute  (combi, gants et masque imposés par notre chef de chantier, toujours compte tenu de "Bébé en construction" ...)!








et voilà le travail fini !
Encore une fois, un grand MERCI à Beau-aïta et à Mathieu pour leurs coup de rouleaux estivaux.

Il restera juste à passer une 3ième couche une fois la charpente montée - une jolie couche de finition qui cachera les imperfections de mes passages de rouleaux !
Côté timing, nous essayerons d'appliquer cette dernière couche juste avant l'enduit extérieur (histoire de ne pas laisser de belles traces rouges sur nos façades), tout en profitant de son échafaudage.

Et quand je disais que toute la famille a participé, ...










c'était bien sans limite d'âge !!!

dimanche 15 décembre 2013

Pignons fleuris ! (rattrapage n°1)

Mi-juin, notre élévation de l'étage s'arrêtait à la "ceinture".

Pour rappel, il s'agissait de mettre en place le chaînage horizontal de l'étage - ferrailles et béton dans le dernier rang en place, fait en bloc U et couler les poteaux après mise en place du ferraillage - "fers carrés".

Aussi simple que cela paraissait, nous avons encore fait face à quelques aléas ...
  • Pour commencer, une étape de nettoyage - Comme vous le savez déjà, le béton n'adhère pas bien sur la colle ou les éventuels morceaux de blocs de béton cellulaire.
Ainsi, nous avons découpé les blocs au niveau de chaque poteau, pour bien nettoyer le sol et favoriser l'adhésion de notre béton avec la dalle. C'est tout de même l'ossature de toute notre maison, alors !

  •  Puis, installation des ferrailles pour les poteaux,

avec une opération de découpe acrobatique ...
sans le moindre respect de la réglementation sur les travaux en hauteur,


Désormais, il ne restait plus qu'à acheminer le béton pour remplir ces chaînages horizontaux et verticaux.

Au cœur des blocs U
Après toutes ces opérations "annexes", les maçons ont pu reprendre l'élévation des pignons.



Et pour porter bonheur à la maison (et accessoirement à ses futurs occupants), nous avons placé un bouquet de rameaux à la pointe du pignon sud !

Hors d'eau, hors d'air !

La semaine passée, nous avons vécu un grand moment du chantier : la pose de la porte d'entrée !

En plus du côté symbolique de ce geste, cela nous permet d'atteindre le fameux "Hors d'eau - Hors d'air" , après 3 longues années ...

Voici les étapes de cette opération : nettoyage du cadre (aspirateur, brosse, ... pour enlever tout obstacle), arrachage de la protection de la porte puis la pose (sans photo - car la photographe était sollicitée pour l' "emboitement").



Côté GRIS, sur l'extérieur - et poignée à venir ...

Voilà, nous avons désormais une maison avec des murs, une charpente et des menuiseries !


et beaucoup de retard à rattraper au niveau du blog ... mais nous allons nous y remettre.
Il ne faudrait pas que nos fidèles lecteurs pensent que nous n'avançons pas dans notre auto-construction !

dimanche 8 septembre 2013

5 septembre 2013 : 1ère échéance !

Et c'est parti pour 216 mois ...

En cette semaine de rentrée scolaire, nous commençons (enfin) le remboursement de notre prêt immobilier !

Nous sommes arrivés au bout du délai imparti par la banque pour débloquer l'intégralité de notre emprunt, soit 3 ans - ensuite c'est Game Over, arrêt de la distribution d'argent ! Les règles du jeu changent => à nous, de distribuer !

Bien entendu, les banquiers ont inventé la notion d'Intérêts intercalaires pour "rentabiliser" cette période de mise à disposition de l'argent !
Le principe : vous payez des intérêts sur la somme débloquée, au taux de votre prêt. Chaque mois, la somme est recalculée, et les intérêts réévalués.

Heureusement, avec notre chantier longue durée, nous avons pu limiter ces intérêts intercalaires (qui sont de la pure perte ... sauf du point de vue Banque, bien sûr).
Entre notre apport et notre prêt à taux 0%, nous avons été de mauvais clients - hihihihihihi ! - mais de très bons gestionnaires.

Après ces basses (mais réelles) considérations financières, nous allons pouvoir reprendre le récit de notre construction ...


mardi 18 juin 2013

Elévation de l'étage

Notre plancher hourdis est coulé déjà depuis 1 mois environ, il est désormais temps de reprendre le chantier avec l'élévation des murs de l'étage.

En premier lieu, une grue a été installée sur le terrain afin de faciliter la manutention des palettes de blocs. C'est toujours plus simple que de monter les blocs 1 à 1 à l'échelle !!!
Et normalement, la grue devrait rester jusqu'à la mise en place de la charpente.


Ensuite, entre 2 jours de pluie, les 1ers blocs de l'étage ont pu être posés.
A partir d'1 reprise sur 1 lit de mortier (pour faciliter le bon alignement du 1er rang), sont appliquées 1 couche de colle / 1 bloc / 1 couche de colle / 1 bloc / ...

Et "déjà", se dessinent les nouvelles ouvertures des chambres des enfants (côté nord) et celles de mon méga-bureau de business woman (côté sud) !




Désormais, les 6 rangs sont montés.
Nous avons atteints la hauteur à partir de laquelle vont démarrer les pignons (="murs en triangle" pour la pose de la charpente).

Après de multiples hésitations, de longues heures d'étude du plan, ... nous avons opté pour la pose de volants bois en lieu et place de volets roulants (déjà achetés !) pour les 2 baies de la façade sud.
En fait, la pose des volets roulants engendre des réservations en hauteur plus importante - or, nous souhaitons limiter au plus juste la hauteur totale de la maison !
Espérons, qu'esthétiquement nos volets bois ne gâcheront pas notre jolie façade sud ...

En tout cas, les pignons sont déjà posés côté cuisine (puisque l'étage ne couvre pas cette partie) - avec une pente de 37°, digne d'1 jolie charpente basque en 2 pentes !


et une petite simulation au cordeau du reste des pignons (uniquement si vous avez des bons yeux pour visualiser le cordeau rouge sur la photo !) :



Maintenant, afin de pouvoir démarrer ces "restes" de murs, nous devons fixer la ceinture de l'étage ! (c'est-à-dire mettre en place le chaînage horizontal de l'étage - ferrailles et béton dans le dernier rang en place, fait en bloc U et couler les poteaux après mise en place du ferraillage - "fers carrés").

Mais, les aventures de la ceinture feront l'objet d'1 prochain message ... Patience !


dimanche 12 mai 2013

Fissures ou FISSURES ?

Une des difficultés majeures dans la construction est de placer correctement le curseur entre le "Grave" et le "Tant pis".

Là, nous sommes confrontés au cas du curseur : "micro-fissures" / "fissures significative" !

En effet, après le coulage du béton de notre plancher hourdis sont apparues quelques fissures au niveau des poutrelles. Certes, fines mais présentes tout de même !



Heureusement, notre hot-line Gros oeuvre (merci encore, Claude) nous rassure toujours !
Néanmoins, cela ne nous avait pas empêché de nous coucher avec le doute : est-ce que le plancher va tenir ... va-t-il falloir tout détruire et recommencer ... ?

Heureusement, rien de tout ça n'est arrivé !
Néanmoins, nous attendons la visite du fournisseur du plancher hourdis pour quelques explications.

En tout cas, pour notre 3ième plancher hourdis (d'1 hypothétique future maison), nous insisterons pour avoir des poutrelles en béton précontraint et non des poutrelles en béton armé. Et toc !


Malgré tout, quelques jours après le coulage du béton, nous avons commencé à décoffrer la partie Trémie de notre escalier :


avec la séance de nettoyage des planches associée,
avec une aide non attendue ! - surtout un 1er mai.

Mon bébé, mon fiançé, mon papa - à remettre dans l'ordre


Autre détail de notre plancher hourdis qui nous a bien fait réfléchir : la réservation pour le conduit de notre poêle à bois. Car évidemment, il existe plusieurs types de conduit => simple boiseau (plutôt de forme carrée, de  30 cm de côté intérieur) ou conduit cylindrique double peau (isolé).

 Ce sera la 2iè solution : le conduit double peau


Et pour finir sur notre plancher hourdis :


Notre isolation rapportée
Les blocs U côté Cuisine avec le chaînage
horizontal sur toute la périphérie de la maison





















Maintenant l'étape à venir : l'élévation des murs de l'étage, avec l'apparition :
  • de mon bureau de business woman,
  • des chambres de notre mini-nous et de notre futur(e ?) mini-nous,
  • de la salle de bains et WC des enfants,
  • et d'1 salle à usage non encore déterminé !

samedi 27 avril 2013

Plancher hourdis : suite et fin !

Depuis le précédent message, nous avons finalisé le ferraillage du plancher hourdis.

Le déchiffrage du plan nous a permis de placer l'ensemble des ferrailles sur les hourdis / poutrelles et d'aboutir à une vraie toile d'araignée, un vrai méli-mélo à tortiller !
  • Mise en place des treillis soudés, en s'assurant que les treillis se chevauchent entre eux d'au moins 3 "petits carrés",


  • et des différentes ferrailles posées au niveau des angles ("U" et autres, pour assurer la bonne liaison du chainage horizontal)

A noter également, la mise en place de laine de verre sur toute la périphérie du plancher hourdis (fabrication maison de "planelles isolées"), avec 3 cm d'épaisseur, et parfois 1,5 cm lorsque les ferrailles en place ne permettaient de glisser nos bandes de 3 cm !

Au final :

Pour toutes les découpes et pliages de ferrailles, pour tous les tortillages, un grand merci à Mathieu, Paxkal et beau-aïta !

Ainsi, après tout ce travail, il ne restait plus qu'accueillir, mercredi dernier, le camion toupie et la pompe à béton ! ... sous le regard attentif de notre petit assistant :

le béton est déversé sur le plancher, à l'aide de la trompe de la toupie, afin que les maçons étalent le béton, vibrent au niveau de la poutre et des chaînages puis règlent la nouvelle dalle de notre étage !

Pour ce plancher, nous avons consommé 12,5 m3 de béton -  c'est-à-dire 1 camion plein (7m3) + 1 appoint à 5,5m3 (volume estimé au dernier moment - au visuel !).


A peine 2h30 après l'arrivée du 1er camion toupie, le travail est terminé !


Désormais, il ne reste plus qu'à attendre que le béton "tire", c'est-à-dire que la dalle sèche.
Il faudra quelques jours pour le chantier puisse reprendre (élévation des murs de l'étage), et 28 jours avant de pouvoir ranger les étais.

mardi 2 avril 2013

2ième plancher hourdis

Notre kit "plancher hourdis" a été livré sur cette 2ième quinzaine de mars ; l'occasion de passer 1 agréable semaine de vacances !

Il ne restait plus qu'à hisser les poutrelles sur les murs, emboîter les hourdis, tortiller les aciers ... selon le plan détaillé de notre fournisseur.

En échauffement : mise en place des poutrelles, aux biceps de l'autoconstructeur et de ses parternaires du moment - (merci Beau-aïta, merci Jean-Marie).


Pour l'aspect technique du blog, à noter que les poutrelles doivent reposer sur environ 7 cm sur le bloc, dans le cas de murs en béton cellulaire.



Une fois les poutrelles en place et l'étaiement bien calé, les hourdis peuvent être encastrés dans chaque rangée. Encore, plusieurs heures de manutention !
et petit à petit, notre "suite parentale" se couvre,


petit à petit, notre salon / salle à manger se couvre également :
pour info, notre cuisine et cellier ne sont pas recouverts par le plancher hourdis.


En même temps, nous avons dû mettre en place un "gigantesque" chevêtre (le terme n'est pas exagéré quand on le pose en fin de journée !!!) réalisé sur-mesure, pour pouvoir supporter la moitié de notre plancher béton.  Une fois coffrée, cette magnifique poutre sera coulée en même temps que le plancher hourdi. Pour les inconditionnels de la technique, voici les mensurations de son squelette (ou armatures) : 5 m de long, 40 cm de large et 20cm d'épaisseur. Bref, nue belle bête




Aux  épreuves "physiques", succèdent les épreuves intellectuelles (déchiffrage du plan fabricant !) puis les épreuves techniques. Il s'agit de poser tous les aciers de toutes les sortes ainsi que les lier entre eux. Voici les ferrailles susdites :
  •  le chaînage horizontal (ou ceinture béton) qui assure la liaison de toute la périphérie de la maison,
  • les treillis soudés,
  • les différentes ferrailles, les angles, les "U", etc ...,

Mais pour l'épilogue de cette "histoire" de ferrailles, il faudra patienter un peu ...
En effet, malgré un travail acharné, la semaine de vacances n'a pas été sufisamment longue pour finaliser notre plancher.
Néanmoins, il convient de dire : 1 bonne (et grande) chose de faite !
et non, "une semaine de vacances pour rien, une semaine de vacances de perdu ..." !

A nouveau, un grand merci ou milesker  à tous nos "intervenants extérieurs" (beau-aïta, jean-marie et richard), sans qui "1 bonne (et grande) chose de faite" aurait été difficile à atteindre.

lundi 11 mars 2013

Réalisation de THE Poutre

La livraison de notre plancher hourdis est prévue pour ce jeudi. Et nous sommes prêts à le réceptionner !

Ce WE, nous avons mis en place (coffrage + coulage) de THE poutre !

Il s'agit de la poutre sur laquelle reposera les grandes poutrelles de notre plancher hourdis, une poutre hautement stratégique ! Elle se situe au niveau de l'entrée de la cuisine (elle reliera ces 2 murs)  :



Grâce à cette poutre, nous nous affranchissons d'1 poutre au milieu du salon ou d'1 poteau au milieu de la salle à manger. Et entre lesquels, nous nous n'étions pas encore accordés ...

En effet, selon le fournisseur du plancher hourdis, les plans différent et les options varient.

Ainsi, samedi, nous nous sommes lancés dans la réalisation de cette poutre : coffrage "en suspension", mise en place des ferrailles (dessinées spécifiquement pour notre plancher, par notre expert es-gros oeuvre) et coulage.

Le coffrange "en suspension"

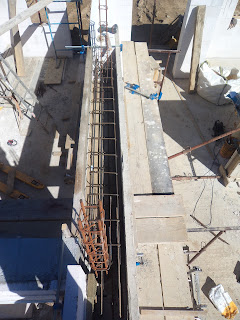

Mise en place des "méga" ferrailles

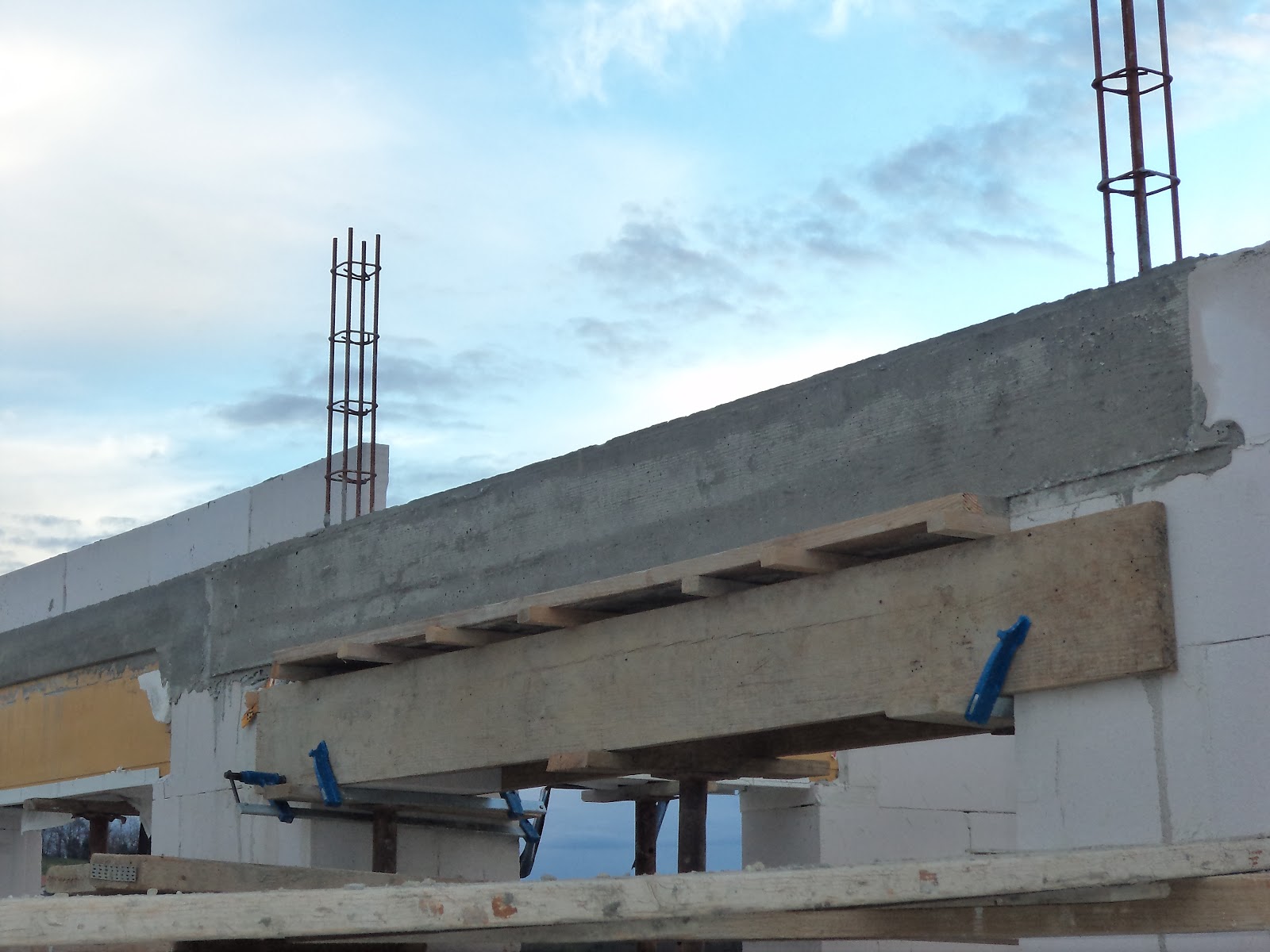

et 24 h plus tard, THE poutre décoffrée (latéralement), prête à supporter notre plancher hourdis :



Avec toute l'efficacité qui nous caractérise en ce début d'année 2013, nous avons également coffré et coulé le dernier poteau qui soutiendra notre plancher hourdis - celui se situant au niveau de notre mur de refend entre le salon / salle à manger et notre suite parentale (!).

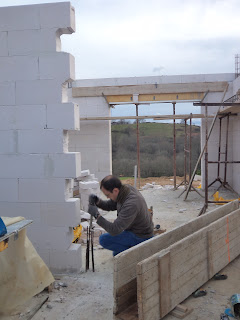

Remise en place des ferrailles + nettoyage de la base (pour que le béton adhère bien)

Poteau coffré et coulé

Désormais, tout est prêt pour mettre en place notre nouveau plancher hourdis ;
il nous reste plus qu'à rapatrier nos étais du sous-sol au RDC, pour la future mise en oeuvre du plan d'étaiement !
