Tige filetée, pivot à bascule, accroche-rail & co

A chaque étape du chantier, nous découvrons de nouvelles joies, avec de grands "J" !

Celles du moment s'appellent : le pivot à bascule et le baptisé "accroche-rail" (son véritable nom nous échappant).

Pour situer le contexte :

• Lieu : notre plancher haut de RdC pour les pros (= notre plafond pour tous les autres),
• Objectif : fixer le faux plafond,
• Ustensiles : pivot à bascule, accroche-rail, tige filetée et rondelle (à ne surtout pas oublier) - le tout à assembler pour former une suspente qui supportera une fourrure*,

* pour les non-amateurs de placo, quelques notions de terminologie de base : un rail maintient une cloison (en bas et en haut), une fourrure tient le faux plafond et les montants sont les rails verticaux qui tiennent les cloisons. - sachant qu'à chaque fois, c'est une barre métallique !


En premier lieu, il faut quadriller le plancher haut, pour bien définir l'emplacement des accroches-rails - le tout en respectant la règle suivante : pas plus d'1,20 m entre 2 accroches et 50 cm entre 2 fourrures (= problème de géométrie).

ensuite, il faut assembler les différents composants (pas moins de 6 ! - pourquoi faire simple ...) pour préparer les accroches - après avoir coupé les tiges filetées au préalable,

 (1 : pivot à bascule - 3 : rondelle - 5 : tige filetée - 6 : accroche-rail)





le tout à recommencer un certain nombre de fois, quand la surface au sol (et par déduction, celle du plafond) est relativement étendue !



après avoir percé des trous de diamètre 16mm à chaque point du quadrillage, les accroches sont emboitées dans le plafond par le côté "pivot à bascule" - ce dernier basculera à l'intérieur du hourdis vide (composant le socle du plancher hourdis) pour s'y fixer. Ingénieux !



Pour ceux qui suivent : à noter que pour les accroches fixées dans les poutres (! et surtout pas les poutrelles du plancher hourdis), il n'y a pas besoin de pivot à bascule (car pas de vide !). Ce sont des chevilles à béton à la place.



Et maintenant, il faut mettre toutes les accroches à niveau, si nous ne voulons pas avoir le mal de l'air en regardant notre plafond.
Car, quelques mm se transforment vite en cm sur la longueur.
Alors perchés sur un escabeau, avec des tiges filetées de pas de 1 (1 tour de tige = delta 1 mm en hauteur) et un fil de pêche à la main, il y a vite de quoi s'arracher les cheveux !

Mais, dès que l'alignement satisfera notre chef de chantier, nous clipserons les fourrures sur lesquels le placo sera fixé. A suivre ...



Pin-it addiction

Depuis quelques semaines, nous sommes hors d'eau - hors d'air.

Ce "statut" de chantier nous donne enfin l'autorisation à penser Déco - ou plus précisément Aménagement intérieur !

J'avoue que notre ma collection de magazines Déco a déjà commencé depuis quelques années ... mais les tendances avancent plus rapidement que notre chantier !
Alors au placard les catalogues 2009 / 2010 / 2011 / 2012 / 2013 !

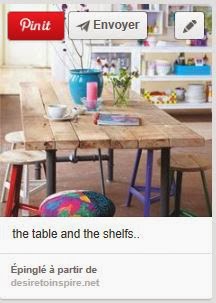

Désormais, je "pin-it" les ambiances sur mes tableaux d'inspiration.



Plus besoin de stocker des magazines ! il suffit de piocher sur internet les images qui nous plaisent bien et elles se conservent dans les tableaux thématiques créés (Cuisine, Salon/salle à manger, Escaliers, etc ...).

Merci Monsieur ou Madame PINTEREST,

mais, attention on devient vite une pin-it addict !
